سوزن خان کش

محصولات این دسته

سوزن خان کش

خان کشی یک نوع عملیات برداری است که در این عملیات از وسیله ای به نام سوزن خان کشی که دارای لبه‌های برنده متقاطع و یا مرکب می باشد استفاده می گردد.

خان كشي عموما جهت فرايندهايي از جمله ايجاد جاي خارها، ماشين كاري سوراخ هاي گرد و ديگر اشكال هندسي، شكل دهي هزارخارها و نيز براي رنج وسيعي از ديگر عمليات داخلي مدنظر مي باشد. به طور كل براي هر قطعه كاري يا بايد يک ابزار خان کش ويژه ساخت، يا اينکه قطعه را طوري طراحي کرد که با خان کش هاي استاندارد قابل توليد باشد.

در این عملیات هر دو عمل خشن کاری و پرداخت کاری همزمان در یک مرحله عبور سوزن انجام می گیرد در این عملیات خان کشی نسبت به سایر روش‌های برداری دارای مزیت بزرگی است.

از جمله این مزایا می توان به موارد زیر اشاره کرد:

1)بهره وری بالا: خانکشی سریع‌تر از هر روش ماشینکاری عمل می‌کنند به شرطی که ماشین و ابزار آن به طور مناسب انتخاب شود این فرایند با بسیاری از روش‌های ماشینکاری مانند فرز کاری قابل رقابت است و در برخی مواقع با سنگ زنی نیز رقابت می‌کنند و این باعث افزایش بهره‌وری می‌شود

2) توانایی تولید تلرانس‌های بسته: این هم مربوط به ذات سیستم است و با افزایش دقت ابزار می‌توان تلرانس‌های بسته به وجود آورد

3)پرداخت سطوح نهایی خوب: سطوح تولید شده در مقایسه با فرآیندهای دیگر ماشینکاری پرداخت تر بوده و قسمت‌های جلا دهنده غیر برشی ابزار می‌توانند در انتهای پرداخت ابزار قرار گیرد و باعث بالا رفتن کیفیت سطح شود و در اغلب موارد نیاز به سنگ زنی حذف خواهد شد.

4) عملیات اقتصادی: به دلیل بالا بودن عمر ابزار خان کشی و پایین بودن سرعت برشی و بار باعث کاهش زمان تولید و هزینه تعویض ابزار خواهد شد و با استفاده از ابزارهای استاندارد عملیات اقتصادی می‌گردد و همچنین با استفاده از تجهیزات اتوماسیون و کنترل کننده‌های اتوماتیک نیز به استفاده از اپراتور ماهر کاهش یافته و باعث صرفه جویی در هزینه‌ها خواهد شد

5)تنوع تولید: خان کشی می‌تواند برای تولید قطعات کوچک تا قطعات بسیار بزرگ ریخته گری یا آهنگری شده به کار رود در سطوح خارجی و داخلی با اشکال گوناگون را می‌توان خان کشی و همه موادی را که بتوان ماشین کاری کرد می‌توان آنها را خانکشی نیز نمود

6) در تیراژ بالا اقتصادی تر از روش هایی نظیر فرزکاری و سنگزنی است.

7) بعضی از قطعات فقط با فرایند خان کشی قابل تولید است.

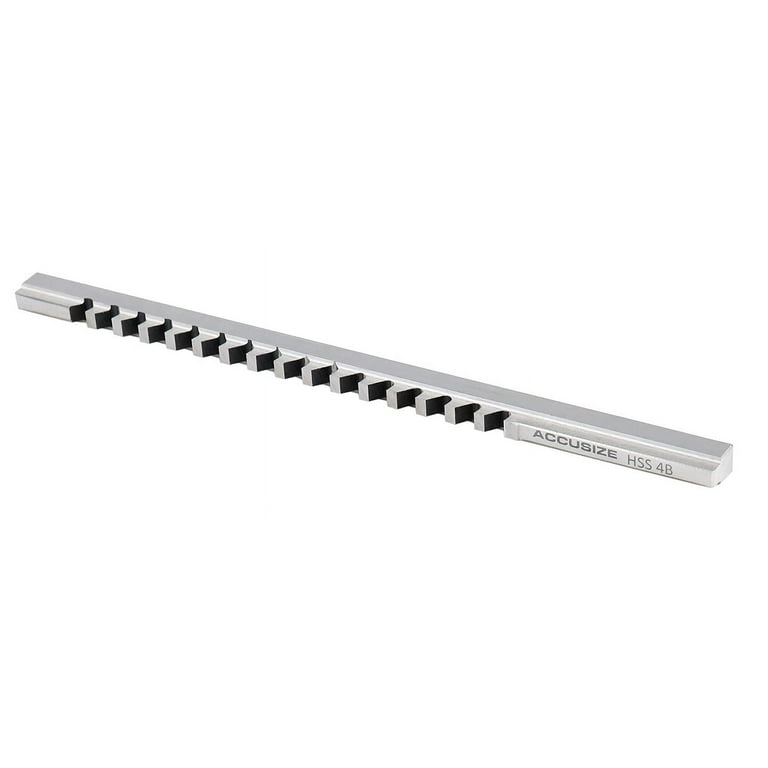

5fc80323_6dc8_467f_821f_d07f3c64edb8_9bfe4e9f92b36c9e6a74cb0946966a97

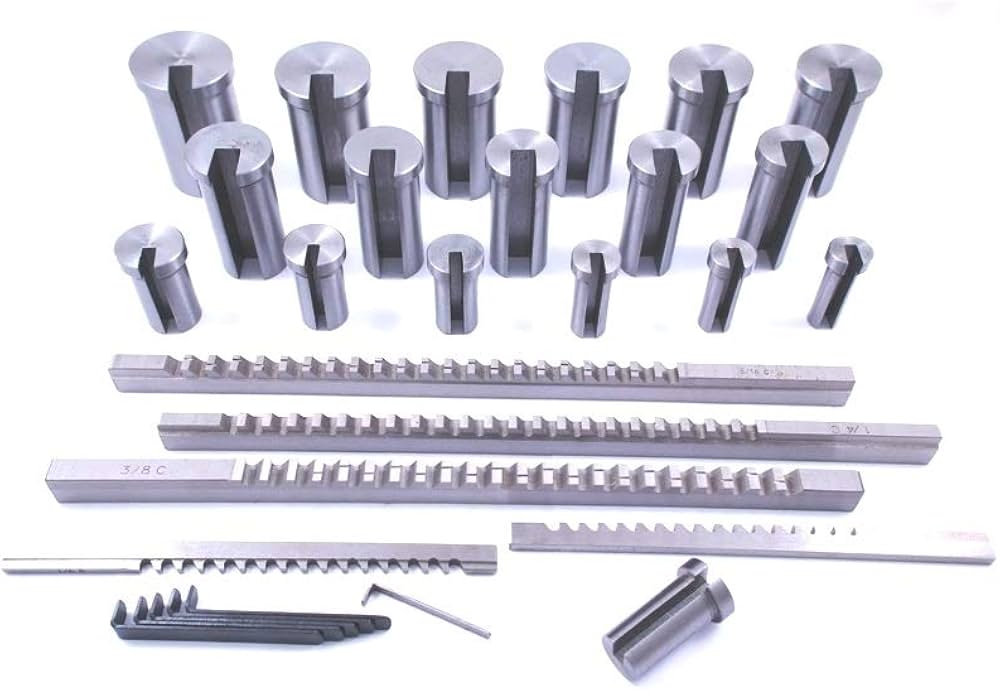

513ulwzgt8L._AC_UF1000,1000_QL80_

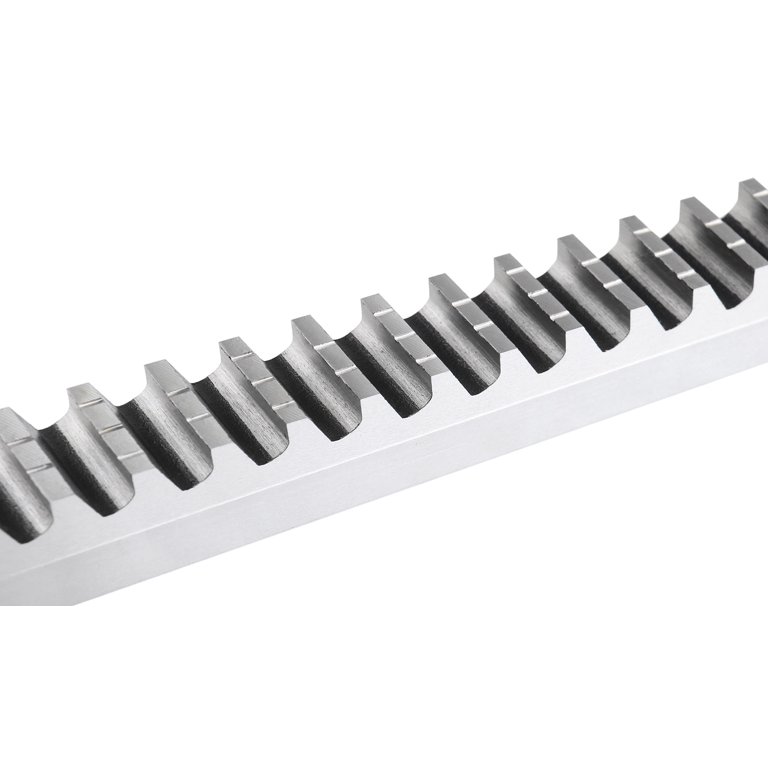

4015ffb0_acdd_42fa_9db1_649e7b8accf4_de19fb26e0a51931b169a78552933ef0

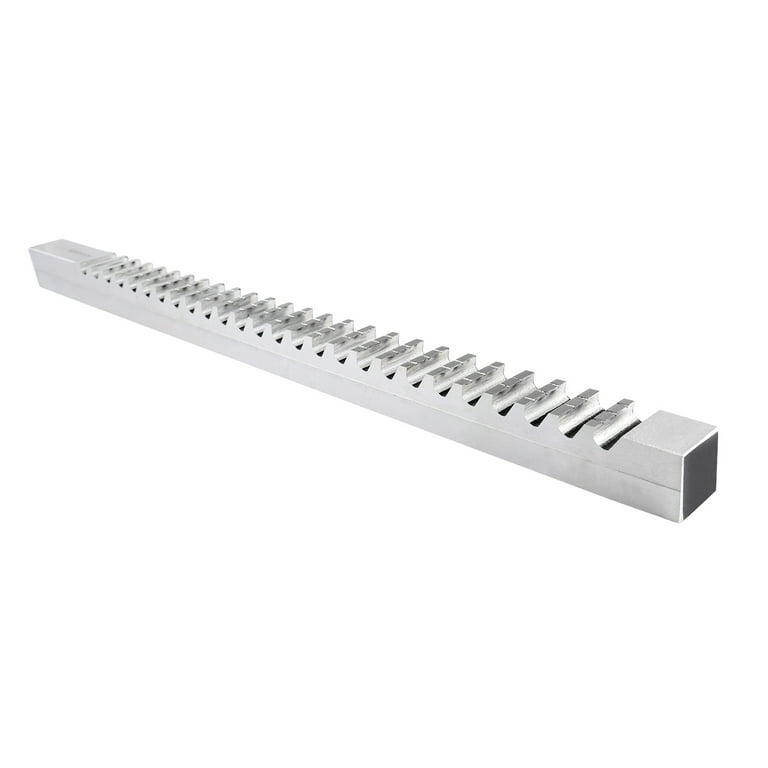

95183438_3390_4eb8_ba22_90869d012d4b_ef918acac28b02d3a2e2411672e3bf56

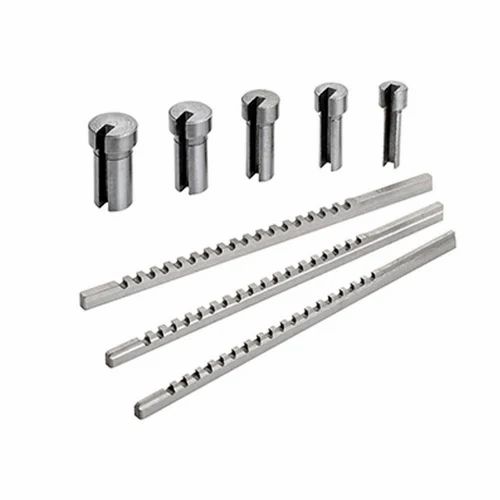

hss-keyway-broach-inch-500x500
previous arrow
next arrow
Shadow

خان‌کش تخت

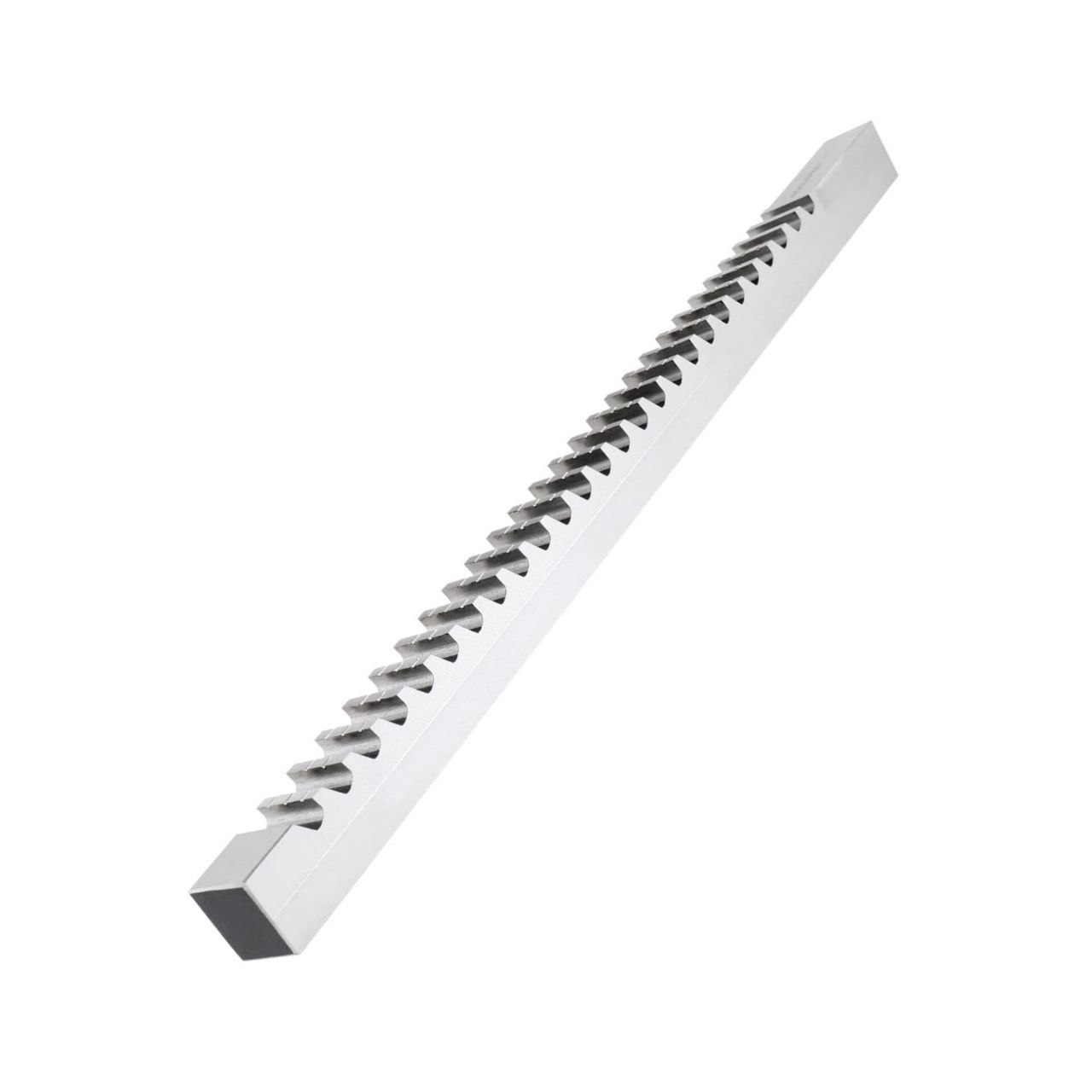

خان‌کش تخت (slab broach) ساده‌ترین نوع خان‌کشی سطحی بوده و برای ایجاد صفحات تخت مورد استفاده قرار می‌گیرد و نوعی ابزار عمومی محسوب می‌شود که می‌توان برای قطعات مختلف از آن بهره برد. ابزار خان‌کشی شیار (slot broach) نیز برای ایجاد جاخارها (به‌طور مثال برای چرخدنده‌ها یا محورها) مورد استفاده قرار گیرد.

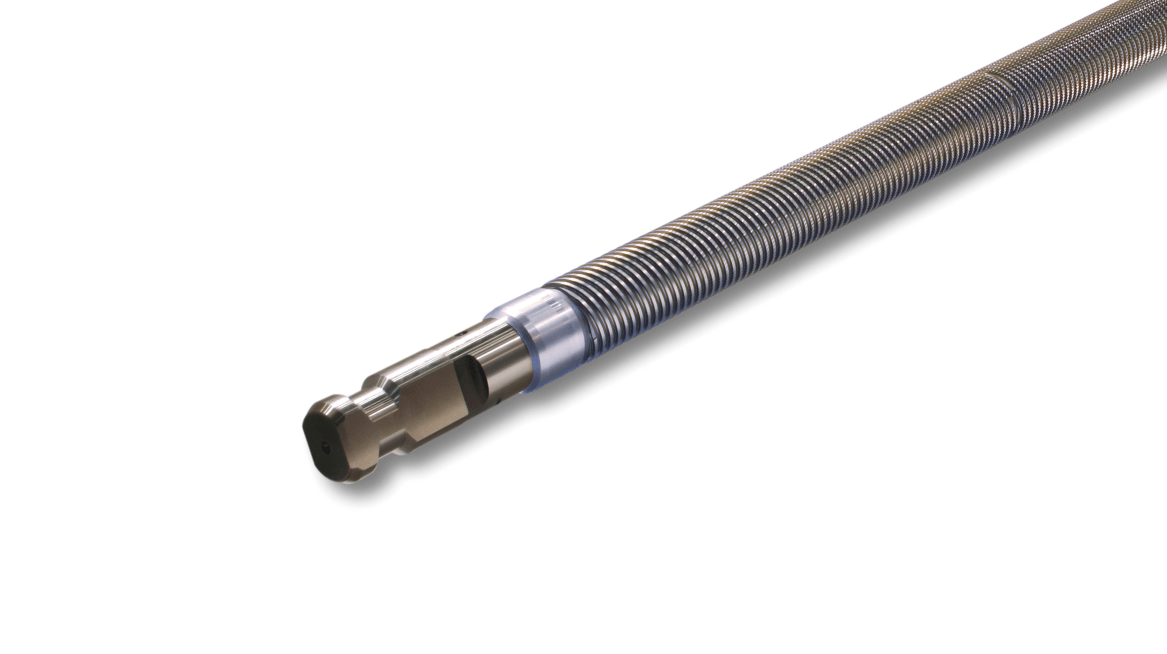

broach_main

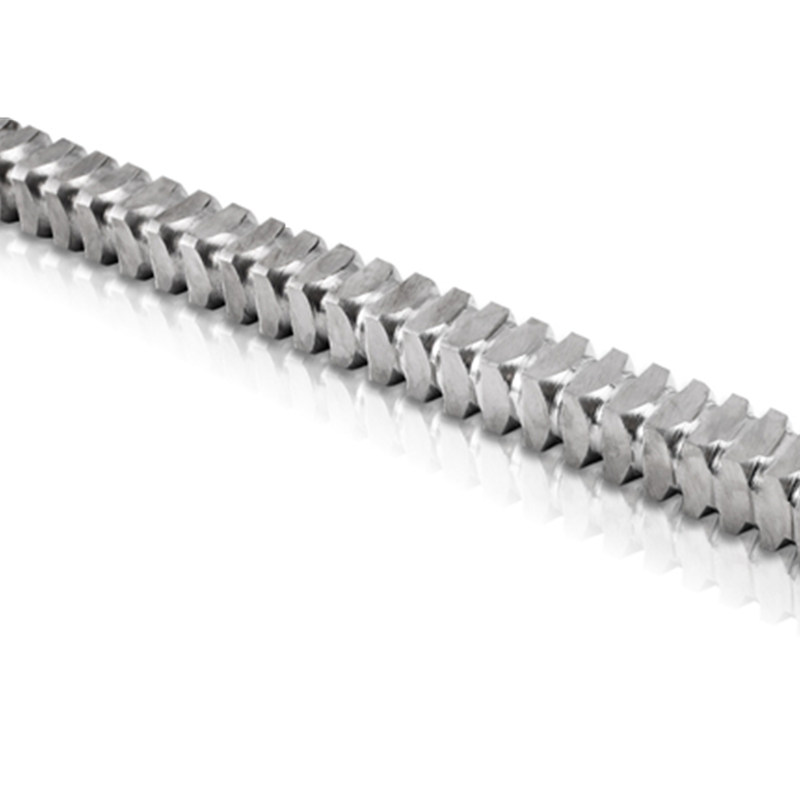

H76ccbff55854457f8e991c58e0ddd150n

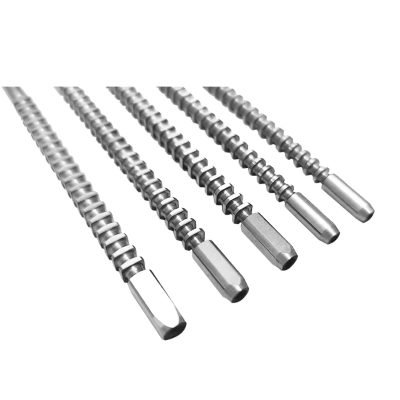

Internal-Broach-1-400x400

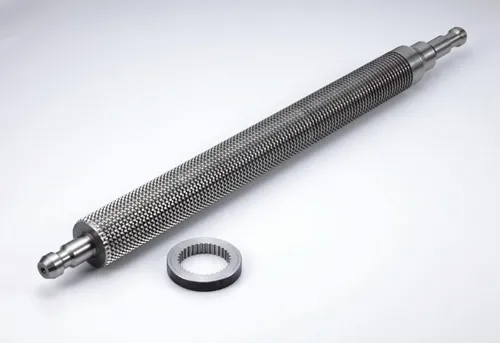

involute-spline-broaches-500x500

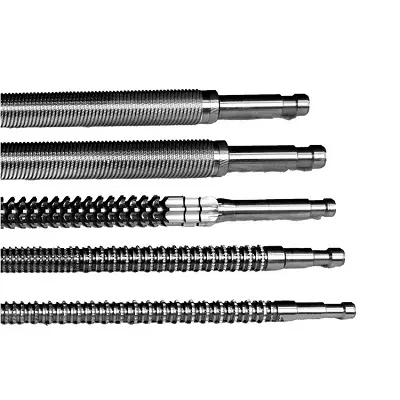

Special-Shape-Broach
previous arrow
next arrow
Shadow

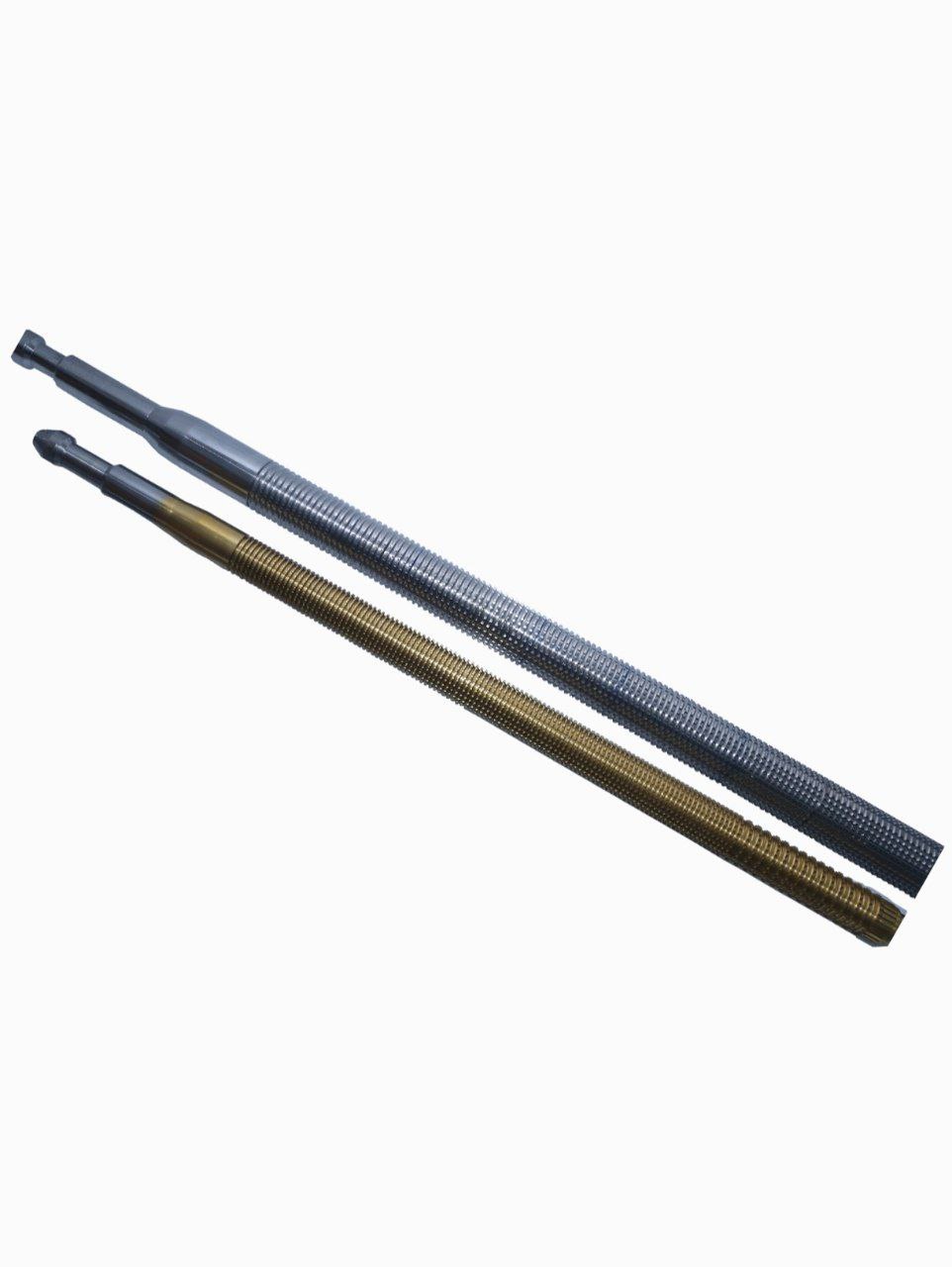

خانکش گرد

ساده‌ترین نوع، ابزار خان‌کش دایره‌ای بوده که برای ایجاد سوارخ دایره‌ای با تلورانس دقیق استفاده می‌شود که سرعت بالاتری نسبت به عملیات جایگزین (برقوکاری) دارد. اشکال متفاوت دیگری نیز می‌تواند به این شیوه ایجاد شود.

گالری تصاویر خان کش
