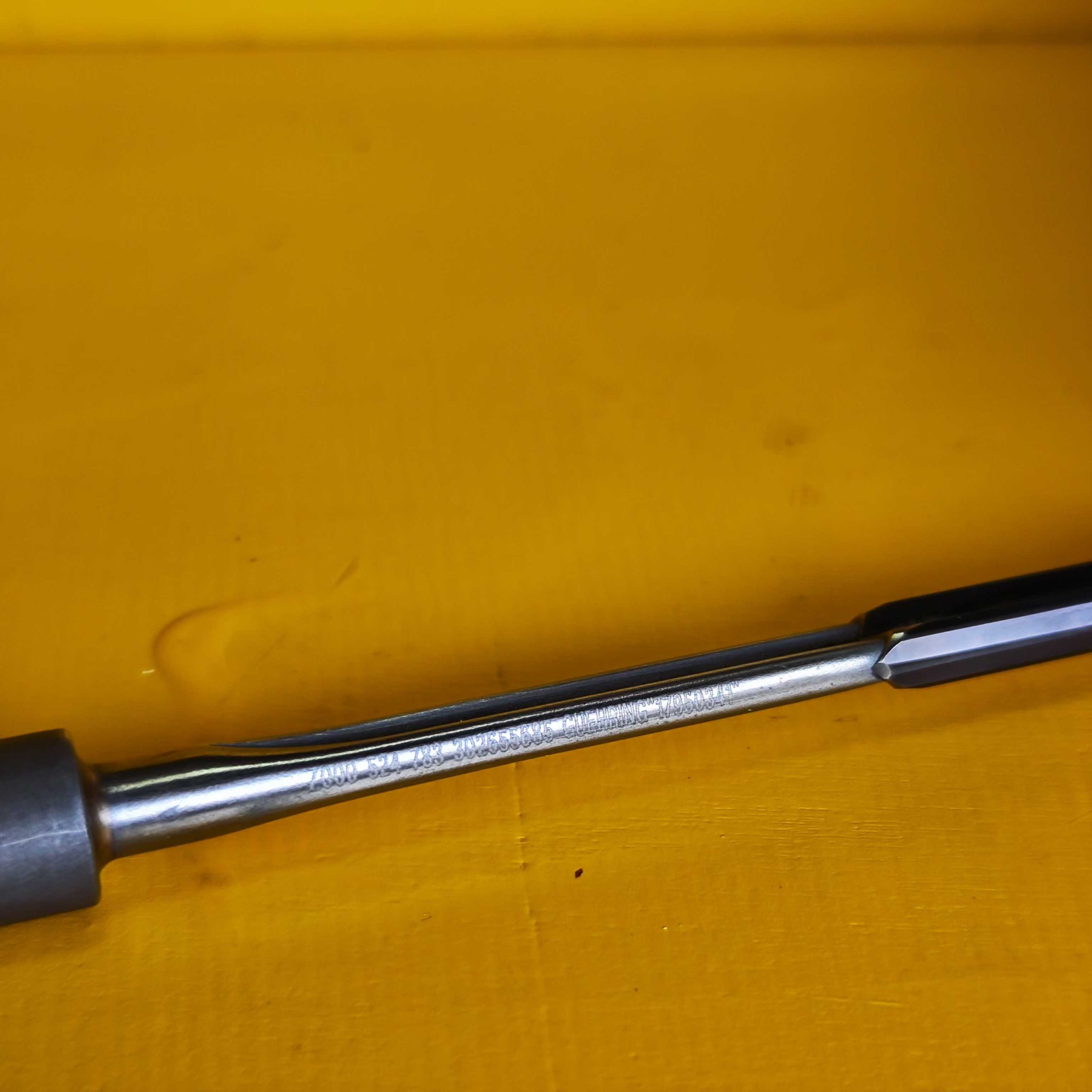

گاندریل دو لبه یا پروانهای (که در اصطلاح فنی به آن Double-Lip Gun Drill یا گاهی Wing-Type Gun Drill هم گفته میشود)، نوعی از ابزارهای سوراخکاری عمیق است که دارای دو لبه برشی در نوک ابزار است. این ابزارها با هدف بهبود پایداری، سرعت برش، و کیفیت سوراخکاری طراحی شدهاند.
گاندریل پروانهای چیست؟

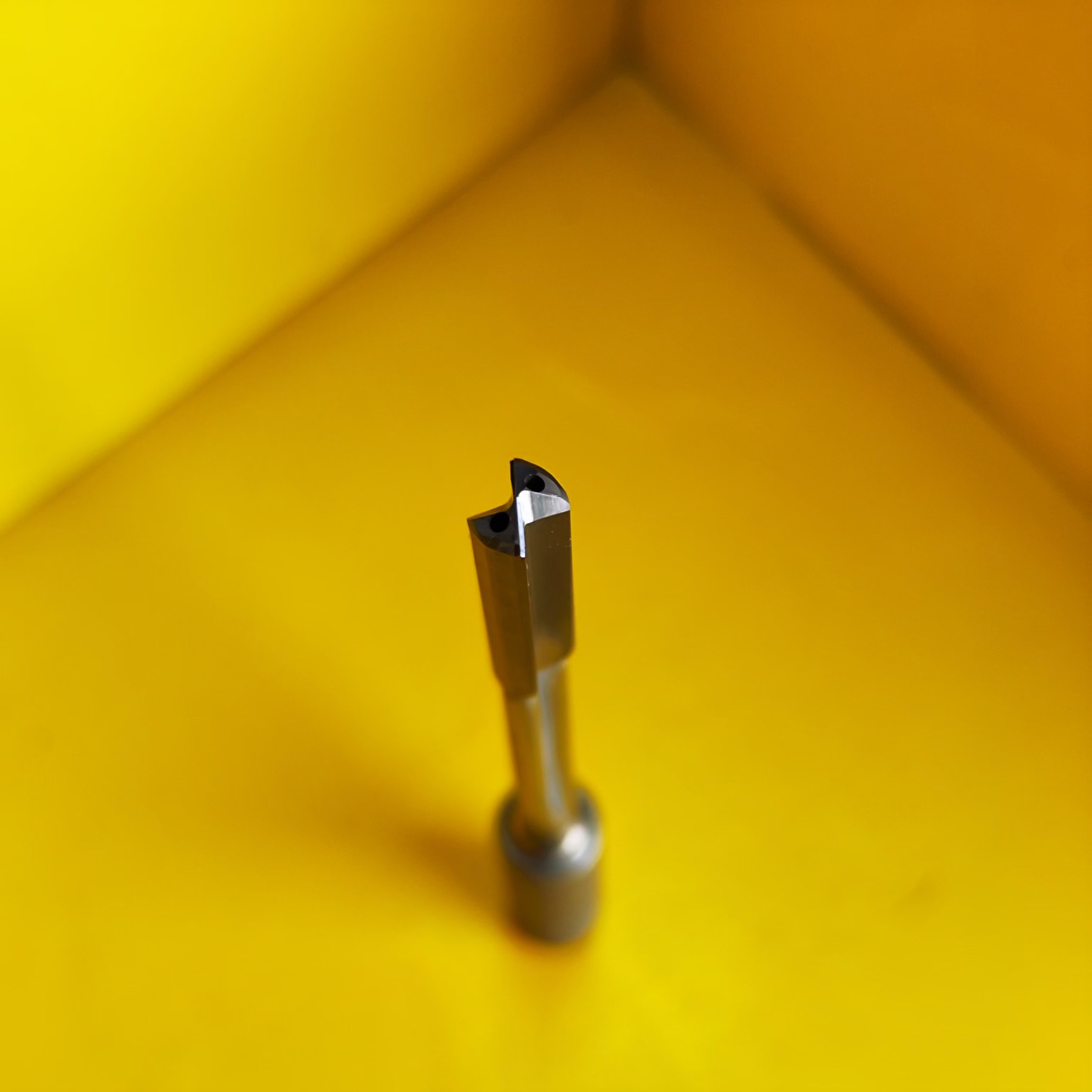

🔹 گاندریل پروانهای یک ابزار سوراخکاری عمیق است که بهجای یک لبه برشی، دو لبه برشی متقارن دارد و شکل نوک آن شبیه به حرف “X” یا بهصورت پروانهای طراحی شده است.
🔹 این ابزار معمولاً دارای دو کانال خروج براده (Flutes) یا یک کانال مرکزی برای سیال برش و خروج دوطرفه برادهها است.
🔹 از نظر طراحی، نسبت به گاندریلهای کلاسیک تکلبه، پیچیدهتر و البته قدرتمندتر است.
ویژگیهای گاندریل پروانهای:
| ویژگی | توضیح |
|---|---|
| دو لبه برشی فعال | سرعت برادهبرداری بیشتر نسبت به گاندریل تکلبه |
| پایداری بیشتر | تعادل بهتر نیروهای برش و کاهش انحراف ابزار |
| خروج براده روانتر | با طراحی دو فلوت یا دو کانال خروجی |
| قابلیت سوراخکاری با سرعت بالاتر | به دلیل توزیع متعادل فشار |
| دقت بالا | در صورت تنظیم مناسب، صافی سطح و تلرانس دقیقتری ارائه میدهد |
| نیاز به ماشین دقیقتر | نیاز به ماشینهایی با کنترل تغذیه و روانکاری دقیق |
تفاوت گاندریل دو لبه با گاندریل تکلبه (کلاسیک)
| مورد مقایسه | گاندریل تکلبه | گاندریل دو لبه (پروانهای) |
|---|---|---|
| لبه برشی | 1 عدد | 2 عدد |
| خروج براده | یک فلوت V شکل | معمولاً 2 فلوت یا 2 کانال |
| سرعت برادهبرداری | کمتر | بیشتر |
| دقت مرکز سوراخ | کمتر در عمق بالا | بیشتر بهدلیل تعادل نیروها |
| قیمت ابزار | ارزانتر | گرانتر |
| کاربرد | سوراخکاری عمومی | سوراخکاری با عمق زیاد و نیاز به کیفیت سطح بالا |
کاربرد گاندریل دو لبه:
این نوع ابزار بیشتر در کاربردهای صنعتی پیشرفته یا قطعاتی که سوراخهای عمیق با دقت بالا نیاز دارند، استفاده میشود. از جمله:
- صنایع هوافضا
- سوراخکاری دقیق در اجزای موتور، توربین، محورهای سبک
- صنایع نفت و گاز
- سوراخهای عمیق در بدنههای شیر، لولهها، تجهیزات فشار بالا
- صنایع قالبسازی
- کانالهای خنککننده عمیق در قالبهای تزریق پلاستیک یا دایکست
- صنایع نظامی
- قطعاتی مثل لوله تفنگ با دقت بالا
- صنایع پزشکی
- ابزارها و تجهیزات با سوراخکاری ریز اما دقیق (در سایز کوچک نیز قابل ساخت است)
- صنایع خودروسازی سطح بالا
- میللنگ، شفتها و بلوک موتورهایی با الزامات خاص کیفی
مزایای گاندریل دو لبه:
- افزایش سرعت تولید
- کیفیت سطح بهتر
- کاهش انحراف ابزار در سوراخهای عمیق
- عمر طولانیتر ابزار (در صورت طراحی مناسب)
معایب و چالشها:
- قیمت بالاتر نسبت به گاندریل معمولی
- نیاز به ماشین با کنترل پیشروی دقیق و تامین سیال برشی پرفشار
- طراحی پیچیدهتر (نیاز به تنظیمات دقیقتر روی ماشین)
- در صورت شکست یک لبه، ممکن است سوراخ دچار بینظمی جدی شود
گاندریل دو لبه یا پروانهای برای شرایطی استفاده میشود که نیاز به سرعت بالا، دقت بیشتر، کیفیت سطح بهتر باشد. این ابزارها بهویژه در صنایع حساس (هوافضا، پزشکی، قالبسازی) بسیار مؤثر هستند، اما نیاز به ماشینکاری دقیق و سیستم خنککاری مؤثر دارند.
