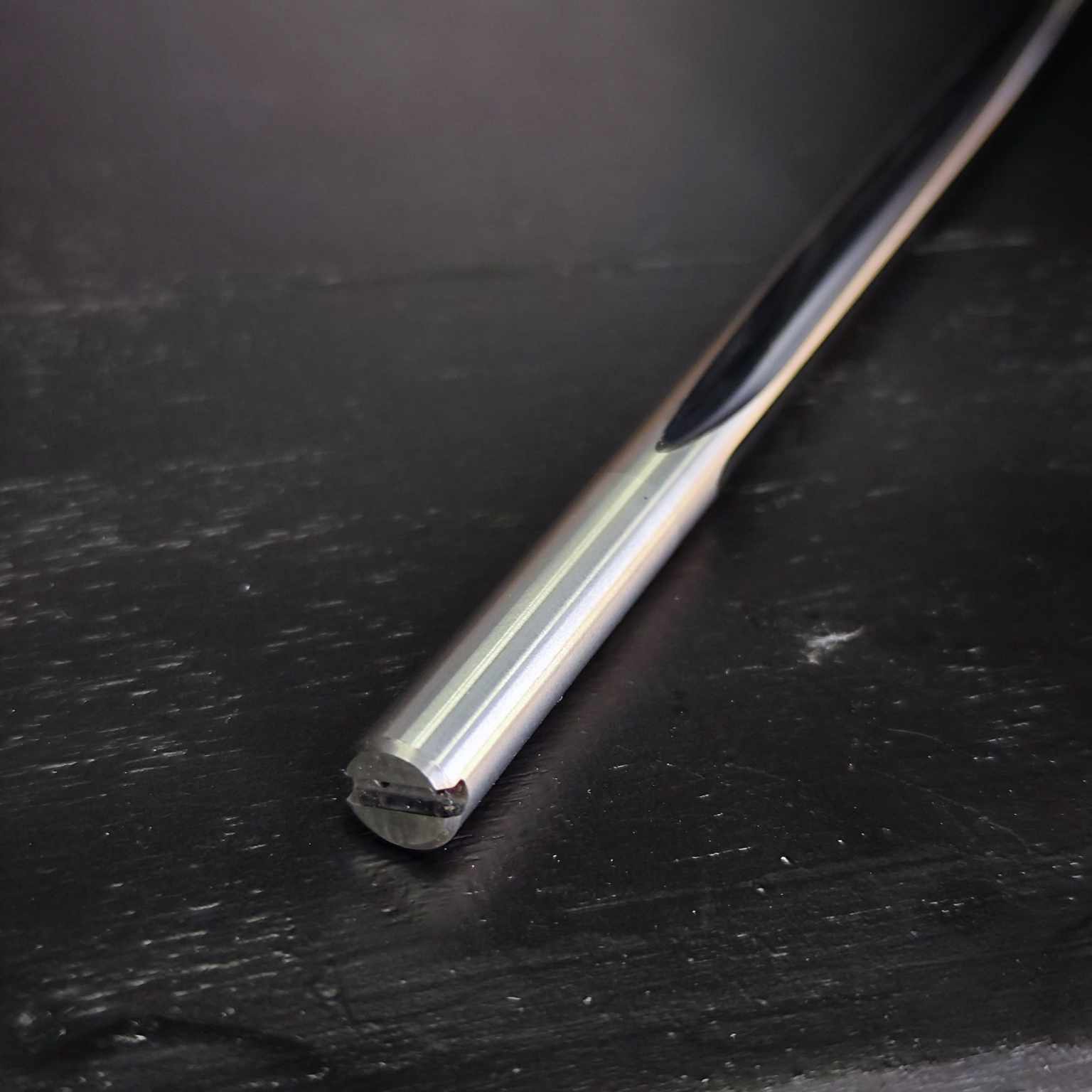

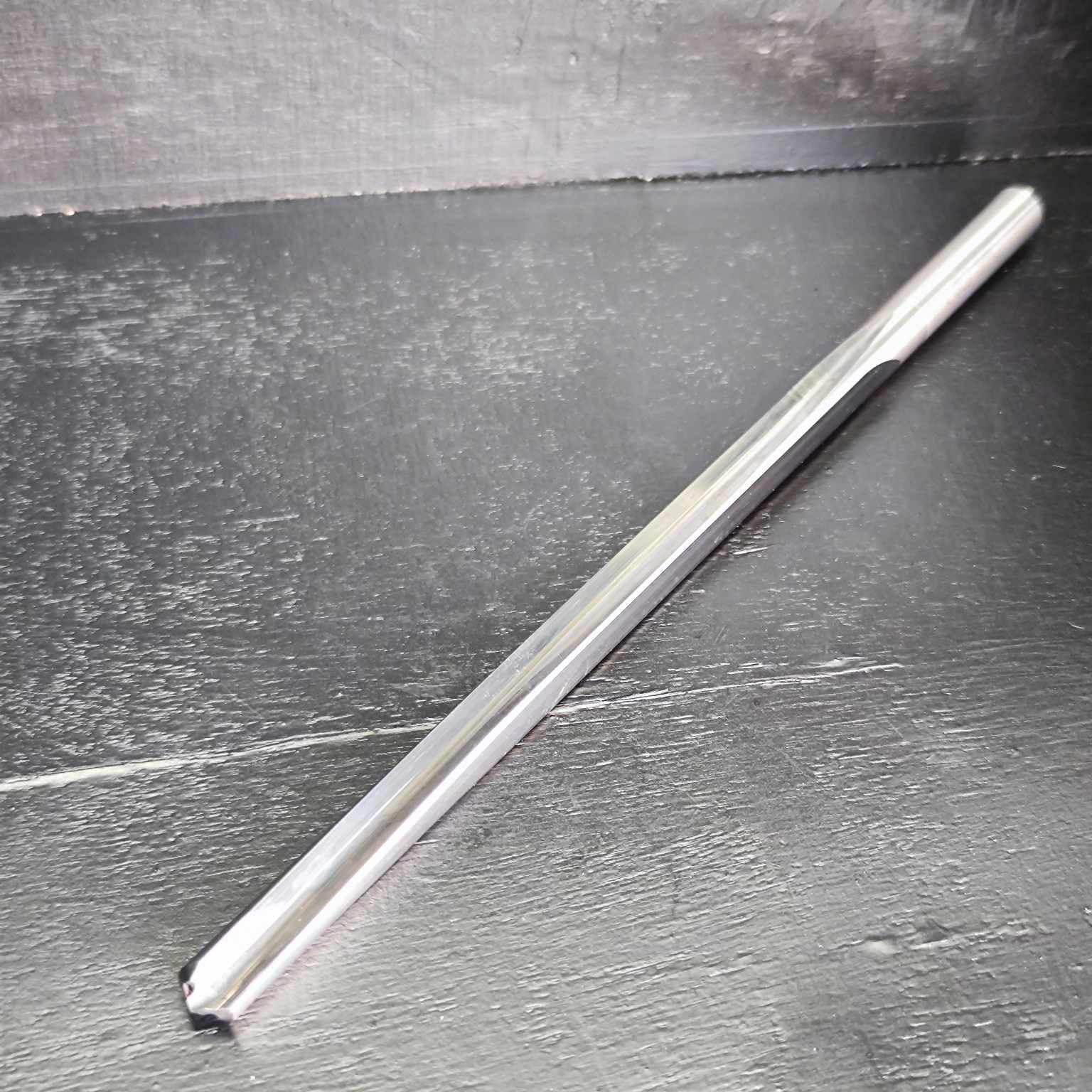

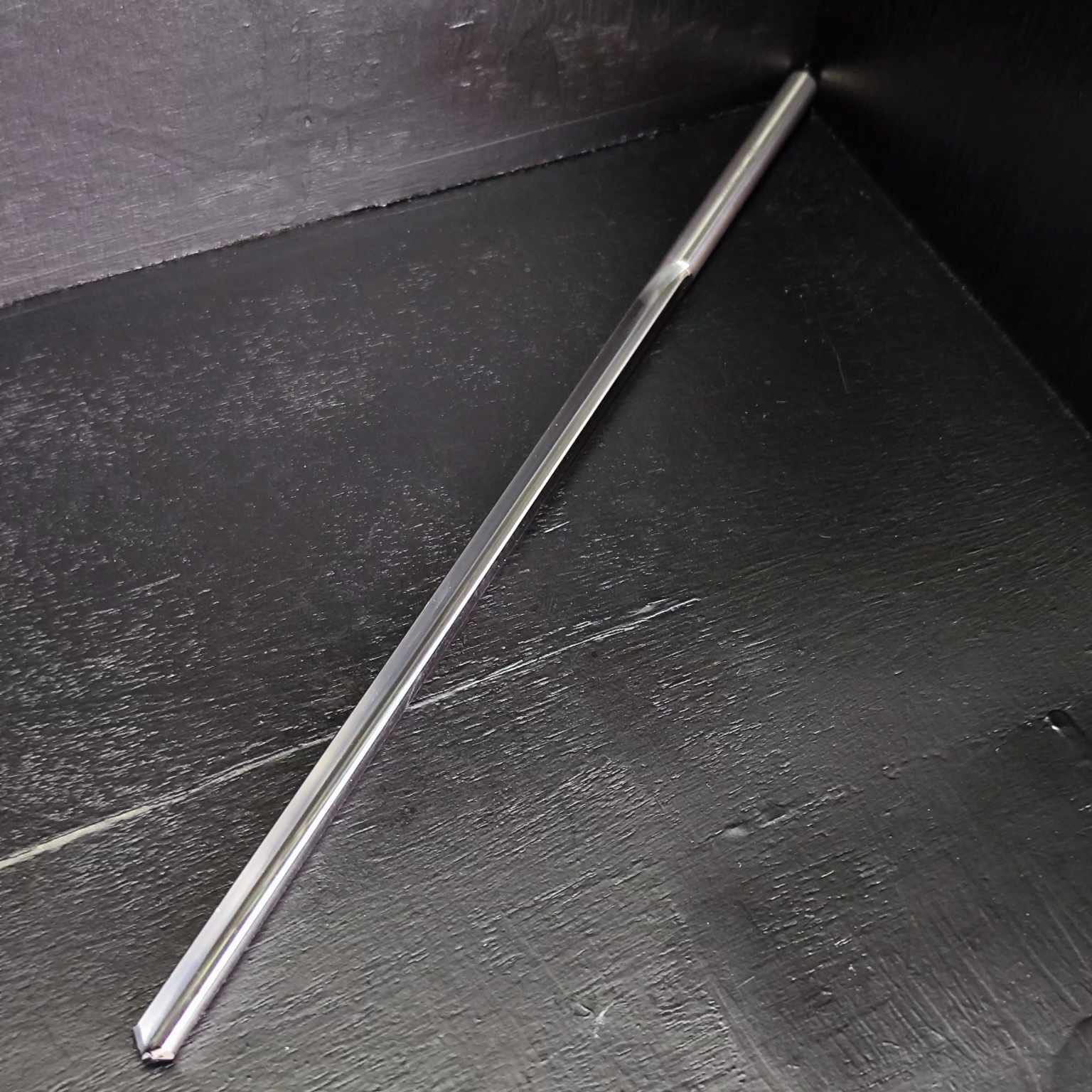

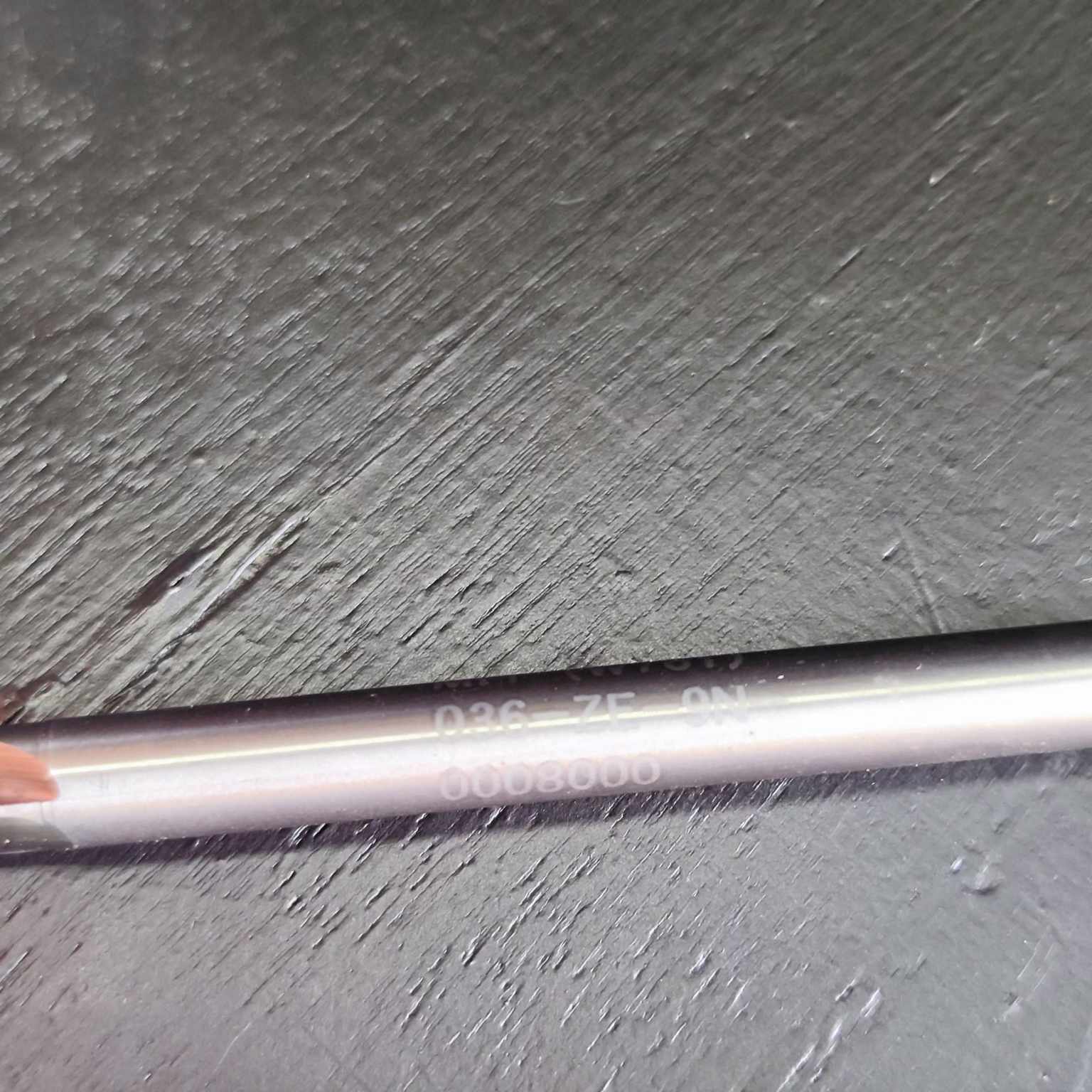

مته کارباید شیار مستقیم یکی از ابزارهای تخصصی در ماشینکاری دقیق است. این متهها توسط شرکت آلمانی Guhring ساخته میشوند که از معتبرترین تولیدکنندگان ابزار برش در جهان است.
ویژگیهای مته کارباید شیار مستقیم
| ویژگی | توضیح فنی |
|---|---|
| جنس ابزار | ساختهشده از کارباید توپر (Solid Carbide) — مقاومت بسیار بالا در برابر حرارت و سایش، مخصوص سوراخکاری با دقت و سرعت زیاد. |
| نوع شیار (Straight Flute) | شیار مستقیم به جای مارپیچ دارد؛ یعنی برادهها بهصورت خطی از سوراخ خارج میشوند. این طراحی باعث افزایش دقت و ثبات ابزار میشود. |
| طراحی لبه برش (Cutting Edge Design) | دارای دو یا چهار لبه برش با Double Margin برای پایداری بیشتر و سطح نهایی صافتر داخل سوراخ. |
| زاویه نوک (Point Angle) | معمولاً بین 118° تا 140° بسته به مدل و جنس قطعه کار (در فولاد معمولاً 120° رایج است). |

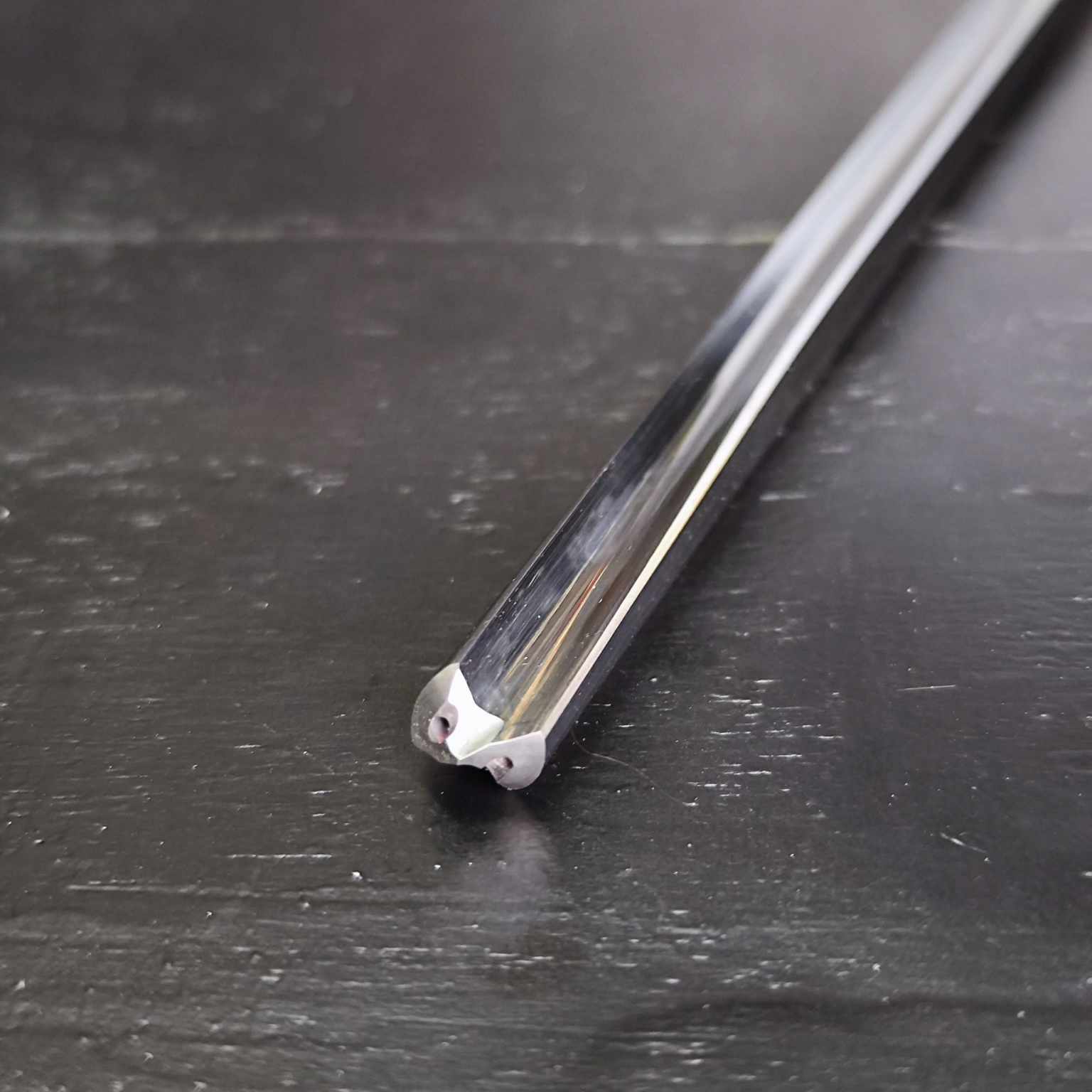

| قابلیت عبور سیال خنککننده (Coolant-Through) | در بسیاری از مدلها، مایع خنککننده از داخل مته به نوک آن تزریق میشود؛ این ویژگی حرارت را کاهش میدهد و دفع براده را آسانتر میکند. |
| روکش محافظ (Coating) | اغلب دارای روکشهای نیترید تیتانیوم یا آلومینیوم (TiN, TiAlN, nanoA coating) برای افزایش عمر ابزار و کاهش اصطکاک است. |
| دقت بالا | سوراخهای دقیقتر (H7 تا H9) با کیفیت سطح بالا ایجاد میکند. |
| سختی و دوام بالا | به دلیل جنس کارباید و طراحی بدون لرزش، عمر طولانیتر نسبت به مته HSS یا کبالت دارد. |
کاربردهای مته کارباید شیار مستقیم
| کاربرد | توضیح |
|---|---|
| صنایع قالبسازی و قطعهسازی دقیق | برای ایجاد سوراخهای بسیار دقیق در قالبها، تجهیزات ابزار دقیق و قطعات ماشینآلات. |
| قطعات هوافضا و خودروسازی | برای سوراخکاری فولادهای سخت، آلومینیوم آلیاژی و چدن در قطعات موتور، شفت، و اجزای حساس. |
| کار در مواد سخت و ساینده | مناسب برای فولادهای ابزار، استیل ضدزنگ، تیتانیوم و چدن آلیاژی. |
| سوراخکاری در قطعات نازک یا شکننده | بهدلیل نداشتن گشتاور پیچشی زیاد، برای قطعات نازک (مثل بوشها، قطعات دقیق یا قطعات چرخدنده) مناسبتر از مته مارپیچ است. |
| کاربرد در دستگاههای CNC | دقت بالا و توانایی کار در دورهای زیاد باعث شده انتخابی ایدهآل برای ماشینکاری CNC باشد. |
مزایای طراحی شیار مستقیم نسبت به مته مارپیچ
| مته شیار مستقیم | مته مارپیچ |
|---|---|
| هدایت مستقیمتر و دقیقتر در سوراخ | هدایت براده بهصورت چرخشی |
| سطح داخلی سوراخ صافتر | خروج براده آسانتر |
| مناسب برای سوراخهای کمعمق و دقیق | مناسب برای سوراخهای عمیق و براده زیاد |
| لرزش کمتر در شروع سوراخکاری | فشار محوری بیشتر در شروع سوراخکاری |
نکات استفاده
- فشار و سرعت تغذیه باید کنترل شود تا شکست مته جلوگیری شود (بهویژه در قطرهای کوچک).
- اگر قطعه عمق زیادی دارد، از نوع Coolant-Through استفاده کنید تا برادهها بهخوبی خارج شوند.
- استفاده از روانکار مناسب (Emulsion یا روغن برش) عمر ابزار را تا ۵ برابر افزایش میدهد.
- در قطعات نرم مثل آلومینیوم، زاویه نوک کوچکتر (مثلاً 118°) مناسبتر است، ولی در فولاد زاویه 120° تا 140° عملکرد بهتری دارد.
| ویژگی کلیدی | نتیجه |
|---|---|
| شیار مستقیم + کارباید | دقت بالا و لرزش کم |
| روکش TiAlN | عمر طولانیتر در فولادهای سخت |
| Coolant Through | خنککاری مؤثر در سوراخهای عمیق |
| Double Margin | کیفیت سطح سوراخ بالا |
| سرعت بالا (High RPM) | افزایش بهرهوری در CNC |
